美国劳斯ROUTH进口气动三通调节阀的全方位解析

美国劳斯ROUTH进口气动三通调节阀的全方位解析

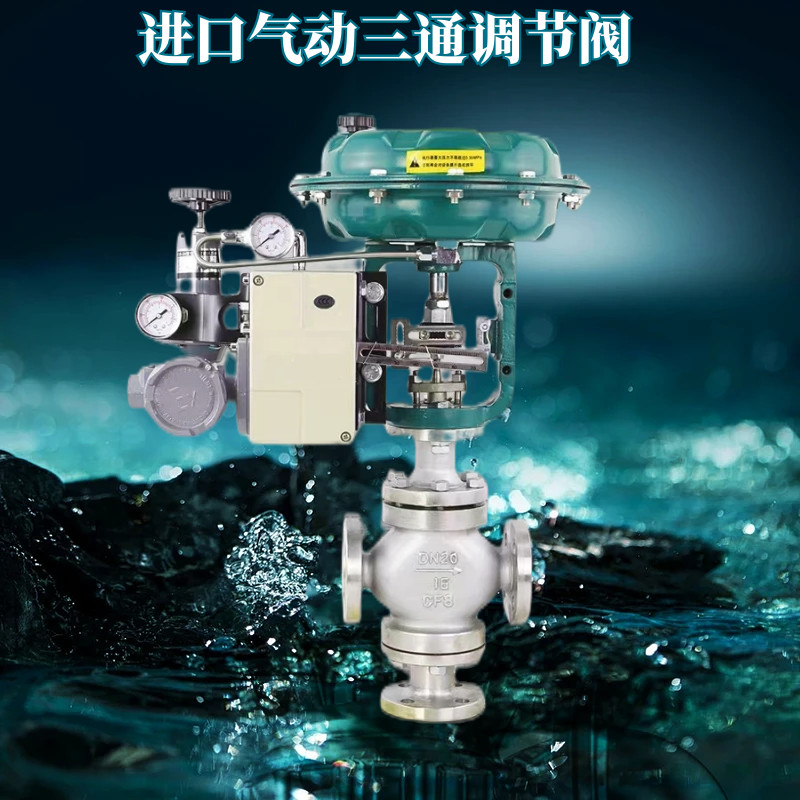

 一、产品概述

进口气动三通调节阀是一种通过压缩空气驱动，实现对管路中介质的分流、合流或切换控制的阀门。该阀由三通阀体、气动执行机构及定位器等附件组成，具有反应灵敏、控制精确、耐用性强的特点。常用于需要流量比例调节和分流合流控制的工业系统，广泛服务于石油化工、冶金、电力、食品、制药、水处理等行业。

 二、工作原理

气动三通调节阀主要通过执行机构内活塞或膜片受气源压力作用，实现阀芯的轴向或旋转运动，从而控制三通通道的开度比例：

 合流调节：将两个进流口的流体按比例合并到一个出口。

 分流调节：将一个进口的流体按比例分配至两个出口。

 切换控制：在特定工况下，实现介质在不同通道间的切换。

定位器可将控制信号转化为精确的阀位，实现闭环调节和自动化控制。

 三、主要结构特点

1. 阀体设计：采用T型或L型三通通道，流向切换灵活。

2. 驱动方式：气动薄膜式或气动活塞式，动作迅速可靠。

3. 密封性能：进口产品多采用硬质合金或软密封结构，泄漏量低。

4. 控制精度：可搭配智能定位器，实现高精度比例调节。

5. 材质选择：常见材质为不锈钢、碳钢、合金钢，可根据介质选择耐腐蚀或耐高温材质。

 四、性能优势

 自动化程度高：配合DCS/PLC系统使用，实现远程控制与智能管理。

 流量调节灵活：一阀多用，既能实现分流、合流，也能切换。

 耐用性强：进口产品加工精度高，阀芯阀座耐磨损、寿命长。

 密封可靠：泄漏率低，符合国际标准ANSI/FCI 70-2。

 适应性广：适用于气体、蒸汽、液体等多种介质，且能承受较宽的温压范围。

 五、应用领域

1. 石油化工：介质流量比例调节、反应釜换热系统。

2. 电力行业：锅炉给水调节、冷却系统切换。

3. 制药食品：纯化水、蒸汽管路的分配与合流。

4. 冶金与机械：冷却水、润滑油分配控制。

5. 环保水处理：污水、清水的分流与切换。

 六、选型要点

1. 阀体形式：选择T型或L型三通通道，决定合流/分流功能。

2. 执行机构：根据控制精度和工作压力，选择薄膜式或活塞式。

3. 阀芯结构：分笼式、V型或直通式，根据调节特性决定。

4. 控制附件：是否需要配智能定位器、电磁阀、限位开关等。

5. 工况参数：介质种类、温度、压力、流量范围、泄漏等级。

 七、总结

进口气动三通调节阀以其一阀多用、控制精准、密封可靠、寿命长的优势，成为工业过程自动化控制的重要装备。它不仅能简化系统管路，提高运行效率，还能保证系统运行的安全与稳定。
