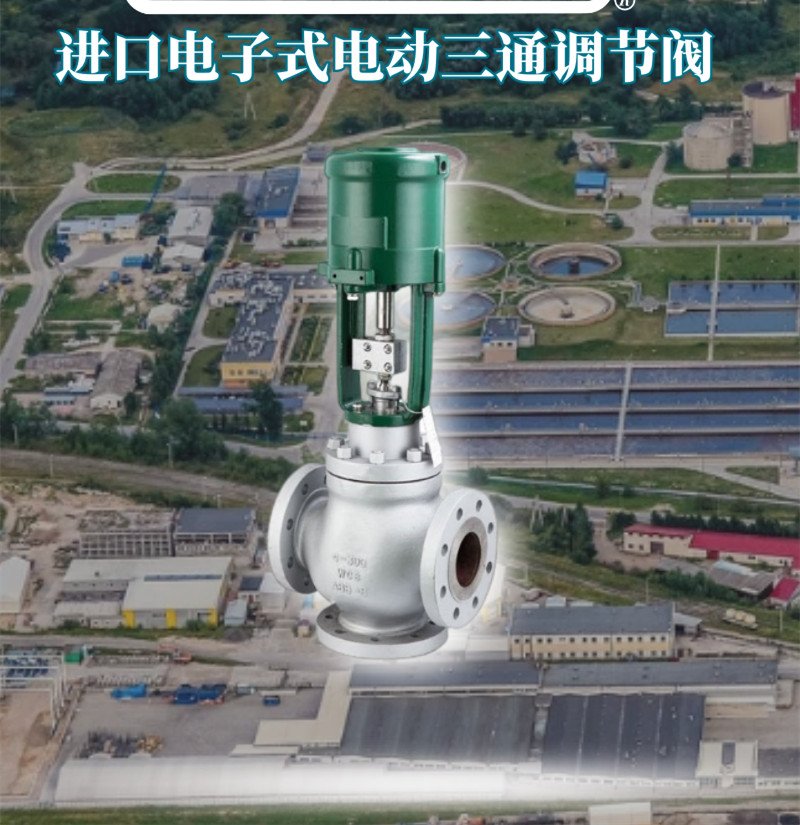

美国劳斯ROUTH进口电子式电动三通调节阀的全方位解析

 进口电子式电动三通调节阀的全方位解析

 一、产品概述

美国劳斯ROUTH进口电子式电动三通调节阀（Imported Electric Three-Way Control Valve with Electronic Actuator）是一种集高精度电动执行、电子控制和三通流体分配功能于一体的自动化调节阀。其核心优势在于能够实现精确分流、合流或切换，并与现代化控制系统（如DCS/PLC）实现无缝集成。

三通结构通常分为两类：

1. 分流型：单一进口流体按比例分配至两个出口。

2. 合流型：两个进口流体汇合后输出至一个出口。

进口型号采用高精度电动执行机构和先进阀体设计，确保长期稳定运行，特别适用于化工、制药、暖通、食品及电力等行业。

---

 二、工作原理

1. 电子控制信号输入

控制系统输出模拟信号（4~~20mA或0~~10V）或数字总线信号，传递至电子控制器。

2. 电动执行机构驱动

执行器接收信号后，电机带动阀杆和阀芯旋转或直线运动，改变三通阀的开度。

3. 阀芯流道切换

阀芯在阀体内按比例控制流量，实现分流、合流或切换功能。

可实现恒定比例分流，也可根据控制系统进行动态调节。

4. 闭环控制

内置位置反馈装置将阀位回传控制系统，形成闭环控制，提高调节精度。

---

 三、结构特点

 三通阀体设计：可实现分流、合流或切换，减少管路设备数量。

 电子执行器：内置电子定位器，可调节响应速度、死区和特性曲线。

 阀芯结构：多种流量特性可选（线性、等百分比、快开）。

 阀体材质：碳钢、不锈钢或合金钢，耐高温高压及腐蚀性介质。

 密封性能：软密封或硬密封，确保泄漏率低，满足ANSI IV\~VI级。

 智能功能：支持远程监控、报警、自动校准和总线通讯（如HART、Profibus）。

---

 四、性能优势

1. 高精度控制：电子定位器与阀芯精密配合，实现±0.5%\~1%的调节精度。

2. 操作灵活：可手动、电动自动切换，便于维护和紧急操作。

3. 节能高效：三通功能减少管路弯头和阀门数量，降低系统压力损失。

4. 智能化集成：与DCS、PLC或SCADA系统兼容，实现远程控制和自动化管理。

5. 可靠耐用：进口材质与精密加工工艺保证高温、高压及腐蚀性工况长期稳定运行。

---

 五、典型应用

 暖通空调（HVAC）系统：冷热水混合或切换，实现恒温控制。

 化工工艺：对不同工艺设备分流或合流，精确控制流量。

 制药与食品：对关键工艺液体分配，实现精密配比。

 电力行业：蒸汽或冷却水分流与合流控制。

 能源及环保系统：按需供能、分配化学药剂或废水处理流量。

---

 六、选型要点

1. 工况参数：介质类型、温度、压力、流量范围。

2. 阀体与阀芯材质：根据腐蚀性和耐磨性选择材质。

3. 流量特性：线性、等百分比或快开，根据调节需求选择。

4. 电子执行器功能：信号类型（模拟/数字）、总线通讯协议、定位精度。

5. 三通功能：分流、合流或切换模式，确定阀芯流道结构。

6. 连接方式：法兰、螺纹或焊接，根据管路设计选择。

---

 七、总结

进口电子式电动三通调节阀结合高精度电动控制、智能电子定位器和三通流道结构，实现了现代工业对流量分配和调节的高要求。其优势在于调节精度高、操作灵活、智能化程度强、适应多工况，是化工、制药、暖通、食品及电力系统高端流体控制的理想选择。
