进口管道粉碎格栅：密闭管道内的固体粉碎解决方案

一、产品概述

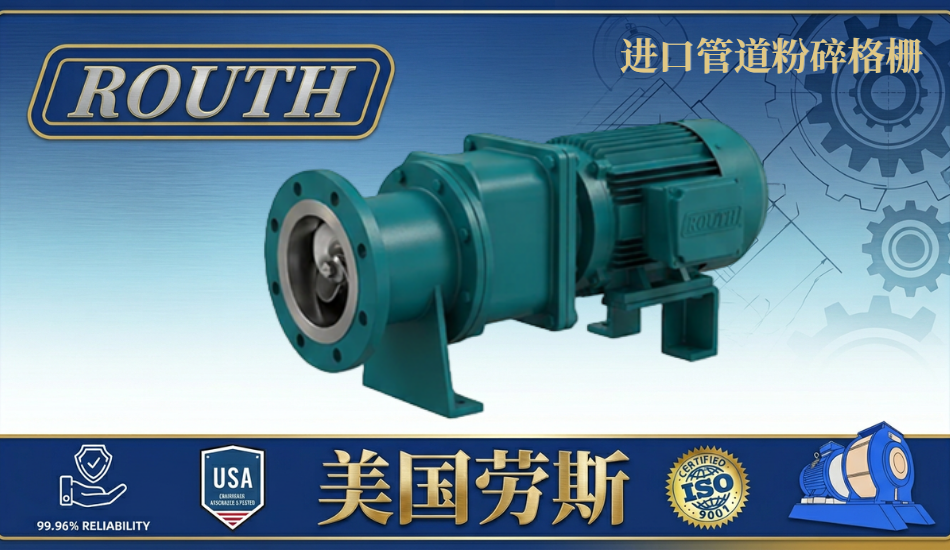

进口管道粉碎格栅是一种直接安装于压力管道上的固体粉碎设备，专为无法建设渠道或空间受限的泵站改造项目设计。该设备采用紧凑型机身，两端为标准法兰接口，可像阀门一样串联于管道系统中，将污水中夹带的固体杂物就地粉碎为6-12mm细小颗粒，有效保护下游水泵和管道。产品广泛应用于市政污水泵站改造、小型预制泵站、工业废水管道及合流泵站等场合。

二、核心结构

紧凑型机身：壳体采用高强度铸铁或不锈钢整体铸造，结构紧凑、密封性好。进出水口为标准法兰接口（DN80-DN600），与管道快速对接。整机长度仅为同口径渠道式设备的1/3，可轻松安装于狭小空间。

双轴切割系统：采用双轴对转剪切结构，两根刀轴上交错安装高强度合金钢刀片，相对低速旋转。刀片经热处理硬度HRC55-60，耐磨抗冲击。双轴对杂物施加剪切、撕裂和挤压三重作用力，粉碎效率高。

行星减速驱动：配备行星齿轮减速电机，转速40-60rpm，输出扭矩大、体积小、噪音低。电机防护等级IP68，可潜水运行。

机械密封系统：主轴与壳体之间采用多重机械密封，配合唇形密封圈和O型圈，有效防止污水渗入轴承腔和电机腔，适应压力管道运行环境。

智能控制：PLC控制，具备过载自动反转、电机过热保护、泄漏检测、故障报警及远程通讯功能。

三、技术参数范围

四、核心优势

五、典型应用场景

• 泵站改造项目：原泵站无格栅渠或空间不足，无法安装渠道式设备

• 小型预制泵站：一体化泵站内部空间有限，管道式粉碎格栅是最佳选择

• 工业废水管道：化工厂、食品厂等企业废水管道直接安装

• 合流泵站：雨水污水合流管道，应对暴雨夹带杂物

• 提升泵站出水管：泵后管道安装，粉碎残留杂物保护下游阀门

六、选型要点

选型时需提供：管道口径（DN）、设计流量（m³/h）、介质腐蚀性（是否含盐、酸碱）、杂物类型。流量超过5000m³/h应选用渠道式设备。

七、安装与维护

安装时法兰对中、螺栓均匀紧固。建议设备前加装检修阀门，便于日后维护。每6个月检查刀片磨损情况，磨损严重时更换。密封状态定期检测，发现泄漏及时维修。

八、总结

进口管道粉碎格栅以法兰连接、结构紧凑为核心特点，是泵站改造和空间受限场合的理想选择。无需土建施工、安装快捷、密封可靠，可将管道内杂物就地粉碎，彻底解决下游设备堵塞问题。合理选型、定期检查，可实现长期无人值守稳定运行。
